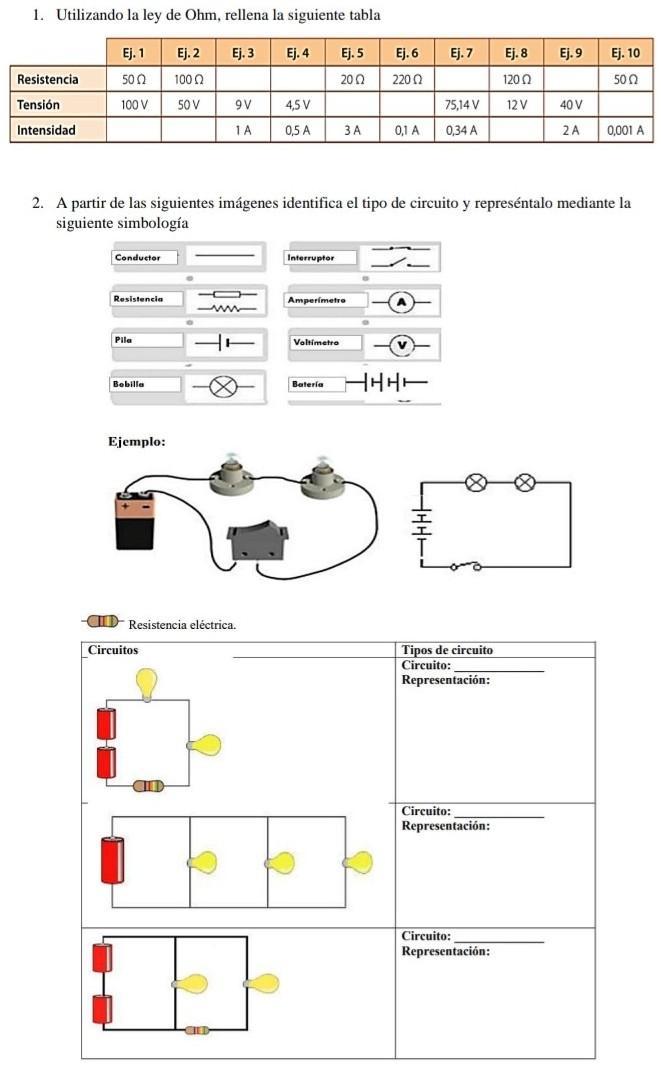

1. Utilizando la ley de Ohm rellena la siguiente tabla

Answer 1

La ley de Ohm y la características de los circuito permite encontrar los resultados para las preguntas de la tabla y los circuitos dados son:

   Parte 1 los valores buscado de corriente, tensión y resistencia son:

     1) i=2A, 2) i=0,5 A, 3) R=9 Ω, 4) R=9 Ω, 5) V= 60 V, 6) V=22V, 7) R= 221 Ω, 8) i=0,1A, 9) R= 20 Ω y 10) V= 0,050 V

    Parte 2.  Los tipos de circuitos son:

    1)  Serie,  2) Paralelo y  3) Paralelo

    La representación simbólica esta en el adjunto.

La ley de Ohm establece que el voltaje en un circuito es igual a la corriente por la resistencia.

            V= i R

donde V el el voltaje, i la corriente y R la resistencia.

Parte 1

En la tabla adjunta dan una serie de valores calculemos el valor faltante de cada caso

Ejemplo 1.  Indican La resistencia R= 50 Ω, la tensión V= 100V.  Preguntan la corriente

         i= V/R



Calculemos

       i = 100/50

       i = 2 A

Ejemplo 2. Indican la resistencia R= 100 Ω y la tensión V= 50 v. buscamos la corriente.

      i= 50/100

      i= 0,5 A

Ejemplo 3.  Indican la Tensión V= 9 V y la corriente i= 1 A.  Busquemos la resistencia.

      R = V/i

Calculemos

      R = 9/1

      R = 9 Ω

Ejemplo 4. Indican La tensión V= 4,5 V y la corriente i= 0,5 A.  Buscamos la resistencia.

      R = 4,5/0,5

      R=  9 Ω

Ejemplo 5. Indican la resistencia R = 20 Ω y la corriente i = 3 A. Buscamos la tensión.

      V= 3 20

      V= 60 V

Ejemplo 6. Indican la resistencia R = 220 Ω y la corriente i= 0,1 A. buscamos la tensión.

      V= 0,1 220

       V = 22 V

Ejemplo 7. Indican La tensión V= 75,14 V y la corriente i= 0,34 A. Buscamos la resistencia.

       R = V/i

       R = 75,14/0,34

       R = 221 Ω

Ejemplo 8. Indican la resistencia R = 120 ohm y la tensión V= 12 V. Buscamos la corriente.

        I = V/R

        i =12/120

        i = 0,1 A

Ejemplo 9. Indican la tensión V= 40V y la corriente i= 2A. Buscamos la resistencia.

       R = V/i

       R = 40/2

       R = 20 Ω

Ejemplo 10. Indican la resistencia R = 50 ohm y la corriente i= 0,001 A. buscamos la tensión.

        V = i R

         V = 0,001 50

         V = 0,050 V.

Parte 2 Piden identificar el tipo de circuito y representarlo en forma simbólica.

Los circuitos son estructura formadas por fuentes de poder, resistencias, condensadores e inductores por donde circula la corriente, pueden ser de dos tipos:

• Serie.  Cuando hay una sola linea por  donde circula la corriente.

• Paralelo. Cuando hay varias lineas o ramas por donde puede circular la corriente.

Circuito 1

Esta formado por dos pilas, una resistencia y dos bombillos, tiene una sola rama, por lo tanto es un circuito tipo: Serie.

En el adjunto tenemos la representacion simbólica.

Circuito 2.

Formado por una pila y tres bombillos, tiene tres ramas por donde puede circular la corriente, por lo tanto es un circuito tipo: Paralelo.

La representacion en el adjunto

Circuito 3.

Formado por dos pilas, una resistencia y dos bombillos, tiene dos ramas donde puede circula la corriente , por lo cual es un circuito tipo: Paralelo.

Representacion simbólica en el adjunto.

En conclusión usando la ley de Ohm y la características de los circuito podemos encontrar los resultados para las preguntas de la tabla y los circuitos dados son:

    Parte 1. Los valores buscado de corriente, tensión y resistencia son:

     1) i=2A, 2) i=0,5 A, 3) R=9 Ω, 4) R=9 Ω, 5) V= 60 V, 6) V=22V, 7) R= 221 Ω, 8) i=0,1A, 9) R= 20 Ω y 10) V= 0,050 V

     Parte 2.  Los tipos de circuitos son:

     1)  Serie, 2) Paralelo y 3) Paralelo.

     La representación simbólica esta en el adjunto.
